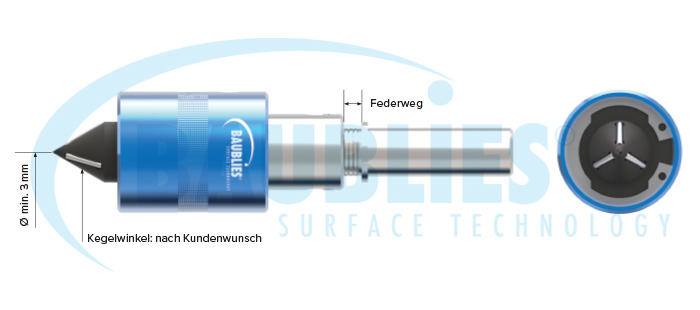

Technische Daten: Datenblatt Innenkegel-Rollierwerkzeug

Innenrollierwerkzeug IRG-K

Anwendung Innenkegel
Durchmesserbereich ab 3 mm
Aufnahme nach Kundenwunsch

Einsatzparameter

Bitte beachten Sie, dass die Angaben Richtwerte darstellen, die im Einzelfall variieren können.

Aufmaß Werkstück bis 0,01 mm
Vorspannung Werkzeug bis 4 mm
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (<40 µm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern
Walzgeschwindigkeit bis zu 50 m/min; Drehzahlen errechnen sich aus der Umfangsgeschwindigkeit, bezogen auf den größten Ø
Vorschub 0,1 bis 0,3 mm/U, Rückzug immer im Eilgang (G0)
Verweildauer unter Druck 5 bis 20 Umdrehungen
Vorbearbeitung des Werkstückes Rautiefe bis Rz 15 µm
Maximale Härte des Werkstückes 45 HRC

Sie möchten zu diesem Werkzeug noch mehr Informationen?

Bitte sprechen Sie uns an oder senden Sie uns eine E-Mail. Gerne informieren wir Sie über weitere Details zu unseren Werkzeugen.
Telefon:  +49 (0)7159 92 87-90

Anfrageformular Kegel innen und außen

Formgebundenes Werkzeug zum Glätten und Verfestigen von Innenkegelflächen. Die benötigte, konstante Walzkraft wird mittels Federn durch axialen Vorschub auf das Werkstück übertragen. Die im Werkzeug integrierten Tellerfedern lassen sich in ihrer Kennlinie den Erfordernissen der Bearbeitungsaufgabe anpassen.





VORTEILE

  • kurze Bearbeitungszeit
  • Antrieb werkzeug- oder werkstückseitig möglich
  • Hohe Produktivität
  • Geringe Investitionskosten
  • Einfacher Austausch von Verschleißteilen
  • Kompakte Baumaße
