Fiche technique brunissage diamant externe, outil angle, type 2

Outil de brunissage diamant pour utilisation externe, outil angle type 2

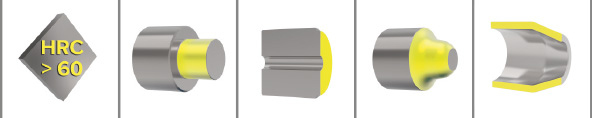

Application	Usinage externe d'arbres, de contours, de surfaces planes, de pièces à paroi mince
Montage standard	queue carrée 16/20/25 mm main gauche ou droite angle 15°/30°/45°/60°

Veuillez noter que ces informations constituent des valeurs standards qui doivent être adaptées à chaque cas.

Vitesse	jusqu'à 150 m/min
Avance	0,05 — 0,2 mm/rév.
Tolérance de la pièce de travail	jusqu'à 0,02 mm
Outil pré-charge	jusqu'à 1 mm
Lubrification	émulsion ou huile ; la filtration du lubrifiant (< 40 μm) peut améliorer la qualité de la surface et la longévité de l'outil
Pré-usinage de la pièce de travail	rugosité de la surface (Rz) jusqu'à 15 μm
Pour usinage dur

Les outils de brunissage diamant pour utilisation externe

sont des outils non-intrinsèques utilisés pour lisser et écrouir des trous et des contours externes.

État de surface optimale et solidification
Utilisation universelle
Manipulation simple
Parfait pour le traitement des contours
Pour le traitement dur et les pièces à parois fines
Modèle compact pour machines avec espace d'outillage restreint
Compensation de tolérance par suspension
Adaptable à tous les matériaux via quatre éléments de suspension (non fournis dans la livraison)
Support diamant échangeable
Support diamant disponible en différentes longueurs
Rayons diamant de 0,4 – 5 mm disponibles
Diamant indexé pour traitement multiple
Le diamant de lissage peut être aiguisé ultérieurement
Faible investissement/rentabilité
