Technische Daten: Datenblatt Diamant-Glättewerkzeug, variabel, gerade

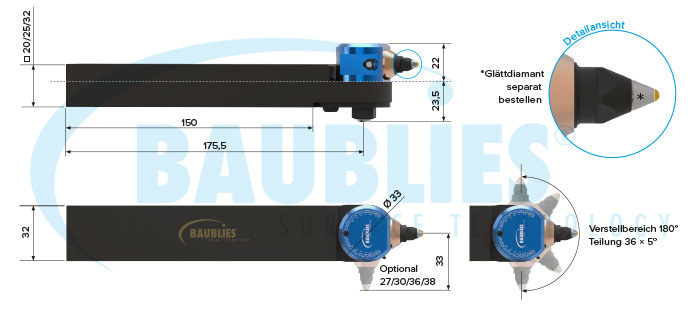

Diamant-Glättwerkzeug zur Außenbearbeitung, variabel, gerade
| Anwendung | Außenbearbeitung von Wellen und Konturen |
| Standardaufnahme | Vierkantschaft 20 × 32/25 × 32/32 × 32 mm |
| Verstellbereich | 180° |
| Teilung | 36 × 5° |
Optionale Werkzeugausstattung
- Sonderaufnahmen VDI, HSK etc.
- Glättdiamant mit Sondergeometrie
- Montagehilfe
Einsatzparameter
Bitte beachten Sie, dass die Angaben Richtwerte darstellen, die im Einzelfall variieren können.
| Glättgeschwindigkeit | bis zu 150 m/min |
| Vorschub | 0,05 bis 0,2 mm/U |
| Aufmaß Werkstück | bis 0,02 mm |
| Vorspannung Werkzeug | bis 1 mm |
| Schmierung | Emulsion oder Öl; eine Filterung des Schmiermediums (<40 µm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern |
| Vorbearbeitung des Werkstückes | Rautiefe bis Rz 15 µm |
| Für die Hartbearbeitung geeignet |
Sie möchten zu diesem Werkzeug noch mehr Informationen?
Bitte sprechen Sie uns an oder senden Sie uns eine E-Mail. Gerne informieren wir Sie über weitere Details zu unseren Werkzeugen.
Telefon: +49 (0)7159 92 87-90
Variable Diamant-Glättwerkzeuge sind nicht formgebundene Werkzeuge zum Glätten und Verfestigen von Wellen und Konturen. Aufgrund des schwenkbaren Diamantträgers sind diese Werkzeuge sehr vielseitig einsetzbar.
VORTEILE
- Einfache Handhabung
- Kompakte Ausführung für Maschinen mit eingeschränktem Werkraum verfügbar
- Mittels vier Federelementen an alle Werkstoffe adabtierbar (im Lieferumfang enthalten)
- Glättdiamantradien von 0,4 bis 5 mm verfügbar
- Glättdiamant indexiert für Mehrfachbearbeitung
- Höchste Oberflächengüte und Verfestigung
- Universell einsetzbar
- Ideal für Konturbearbeitung
- Für Hartbearbeitung und dünnwandige Werkstücke
- Toleranzausgleich durch Federung
- Austauschbarer Diamantträger
- Der Glättdiamant kann nachgeschliffen werden
- Kostengünstige Investition
Montagehilfe (optional)
