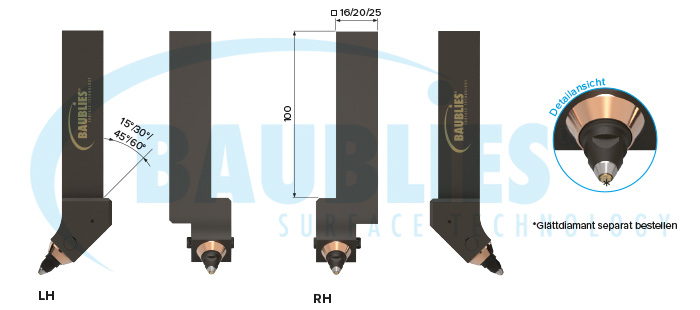

Diamant-Glättwerkzeug zur Außenbearbeitung Winkel Typ 2

Abb. Bearbeitungskonturen mit Baublies Diamant-Glättwerkzeug zur Außenbearbeitung, kompakt

Technische Daten: Datenblatt Diamant-Glättwerkzeug, außen Winkel Typ 2

Diamant-Glättwerkzeug zur Außenbearbeitung, Winkel Typ 2

Bearbeitung Außenbearbeitung von Wellen, Konturen, Planflächen, dünnwandigen Werkstücken
Standard-Aufnahme Vierkantschaft 16/20/25 mm
linker oder rechter Halter
Winkel 15°/30°/45°/60°

Optionale Werkzeugausstattung

  • Sonderaufnahmen nach Kundenwunsch
  • Glättdiamant mit Sondergeometrie
  • Montagehilfe

Einsatzparameter

Bitte beachten Sie, dass die Angaben Richtwerte darstellen, die im Einzelfall variieren können.

Glättgeschwindigkeit bis zu 150 m/min
Vorschub 0,05 bis 0,2 mm/U
Aufmaß Werkstück bis 0,02 mm
Vorspannung Werkzeug bis 1 mm
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (<40 µm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern
Vorbearbeitung des Werkstückes Rautiefe bis Rz 15 µm
Für die Hartbearbeitung geeignet



Sie möchten zu diesem Werkzeug noch mehr Informationen?

Bitte sprechen Sie uns an oder senden Sie uns eine E-Mail. Gerne informieren wir Sie über weitere Details zu unseren Werkzeugen.
Telefon:  +49 (0)7159 92 87-90

Anfrageformular Diamant-Glättwerkzeuge



VORTEILE

  • Einfache Handhabung
  • Kompakte Ausführung für Maschinen mit eingeschränktem Werkzeugraum verfügbar
  • Mittels vier Federelementen an alle Werkstoffe adaptierbar (im Lieferumfang enthalten)
  • Glättdiamantradien von 0,4 bis 5 mm verfügbar
  • Glättdiamant indexiert für Mehrfachbearbeitung
  • Höchste Oberflächengüte und Verfestigung
  • Universell einsetzbar
  • Ideal für Konturbearbeitung
  • Für Hartbearbeitung und dünnwandige Werkstücke
  • Toleranzausgleich durch Federung
  • Austauschbarer Diamantträger
  • Der Glättdiamant kann nachgeschliffen werden
  • Kostengünstig/geringe Investition
