Kugelrollierwerkzeug

Piktogramm Außenbearbeitung Kugel

Technische Daten

Anwendung zum Glätten und Verfestigen von Kugelbolzen

Einsatzparameter

Drehzahl Werkzeug N1 bis zu 3500 U/min
Drehzahl Werkstück N2 bis zu 500 U/min
Aufmaß Werkstück bis 0,02 mm
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (< 40 μm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern
Verweildauer unter Druck 5–20 Umdrehungen
Vorbearbeitung des Werkstückes Rautiefe bis Rz 10 µm
Maximale Härte des Werkstückes 45 HRC

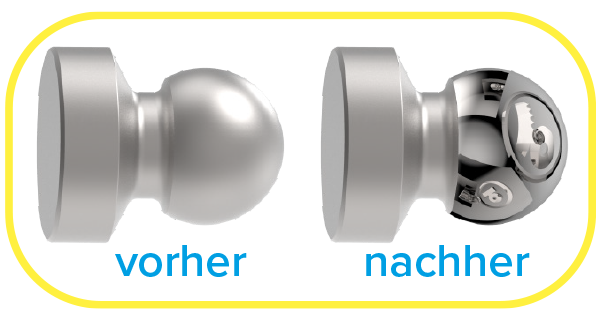

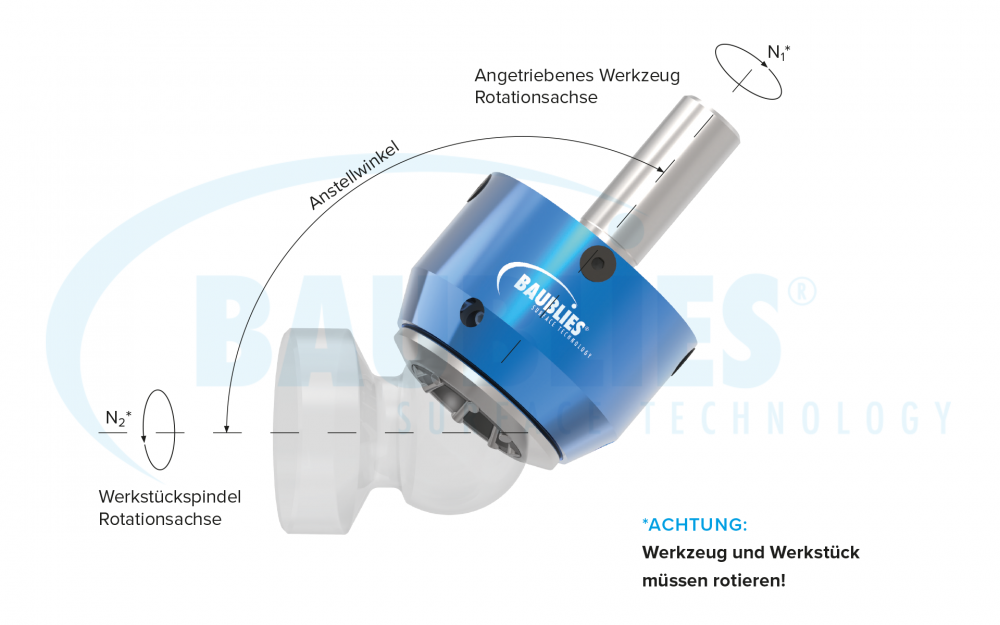

Sonderrollierwerkzeuge für Kugelbearbeitung. Das Werkzeug wird unter einem definierten Winkel auf die Kugeloberfläche gedrückt. Dabei rotiert sowohl das Werkzeug als auch das Werkstück. So wird die Kugeloberfläche „zeilenweise“ geglättet.

VORTEILE

  • Einsatz auf Maschinen mit angetriebenen Werkzeugen
  • Zerspanung und Rollieren in einer Aufspannung
  • Kurze Bearbeitungszeit
  • Kompakte Abmessungen
  • Niedrige Bearbeitungskräfte
  • Geringe Investition
