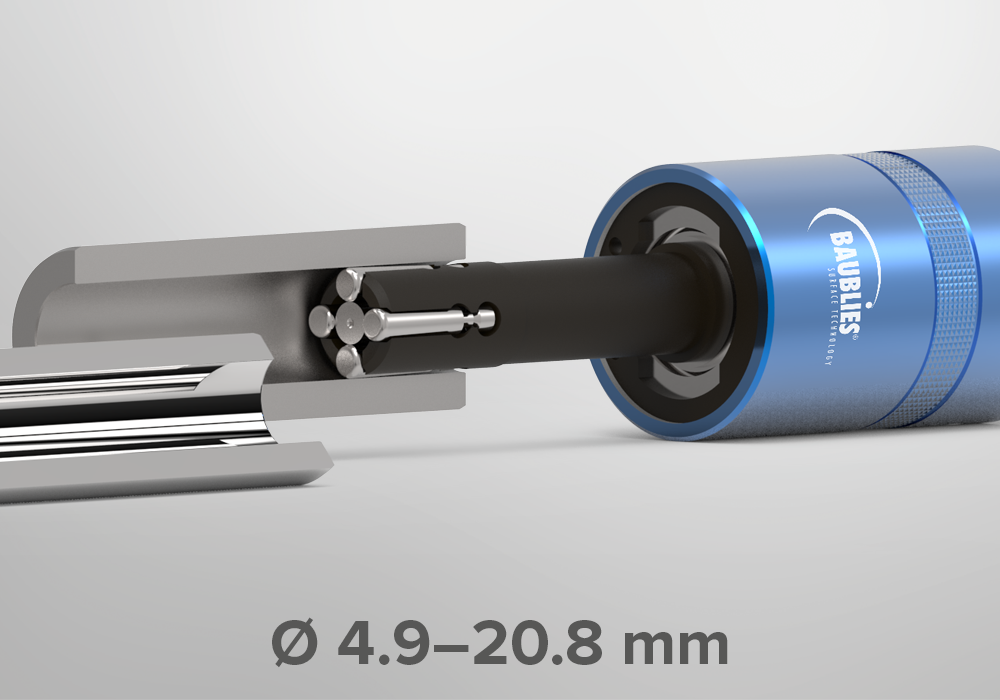

IRG-2-S

Piktogramm Innenbearbeitung Durchgangsbohrung
Piktogramm Innenbearbeitung Sackloch

Technische Daten

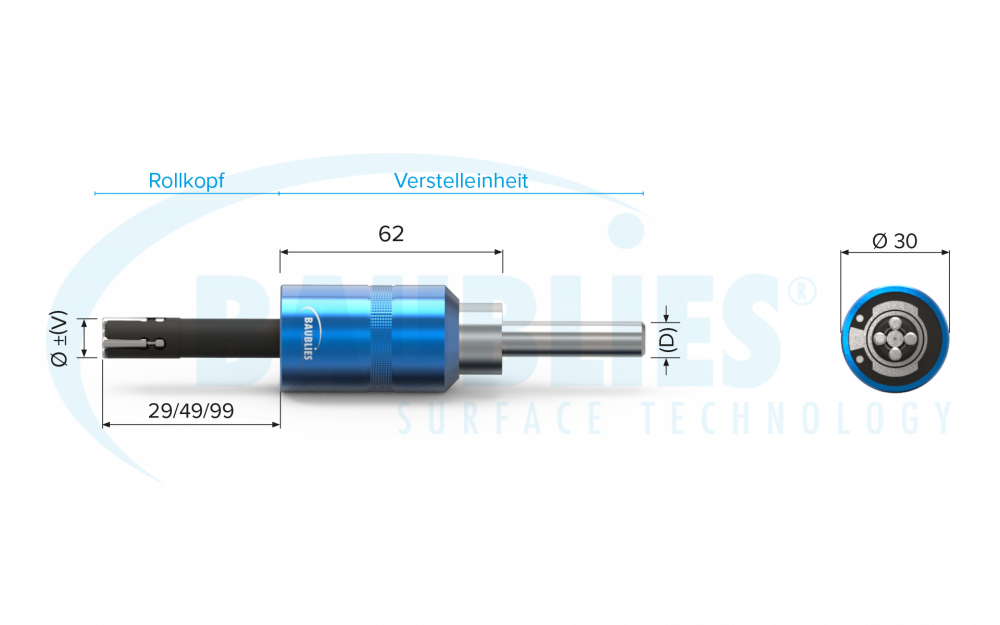

Durchmesserbereich (Ø) 4,9 bis 20,8
Verstellbereich (V) -0,1 bis +0,2
Länge/Rolltiefe bis Ø 7 29/49 mm
Länge/Rolltiefe ab Ø 8 29/49/99 mm
Standard-Aufnahme (D) Zylinderschaft Ø 10–20 mm; Morsekegel 1–4
Sonderaufnahmen VDI, HSK etc.
Innenkühlung optional ab Ø 8 mm

Einsatzparameter

Aufmaß Werkstück bis 0,02 mm
Vorspannung Werkzeug bis 0,05 mm
Drehrichtung Werkzeug/Werkstück Rechtslauf (M3)
Rückzug im Eilgang (G0)
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (< 40 μm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern
Vorbearbeitung des Werkstückes Rautiefe bis Rz 15 µm, Toleranz IT 8 oder besser
Maximale Härte des Werkstückes 45 HRC

Beim Verstellen des Werkzeugdurchmessers über das angegebene Nennmaß hinaus überragt der Konus den Käfig. Das angegebene Maß „X“ kann nicht mehr eingehalten werden. Das Maß „X“ erhöht sich um ca. 0,2 mm je 0,01 mm (einem Teilstrich am Werkzeug) Änderung des Durchmessers.



Werkzeugeinstellung
1 Teilstrich am Werkzeug  0,01 mm.
