ARG-5-S

Piktogramm Außenbearbeitung Bund

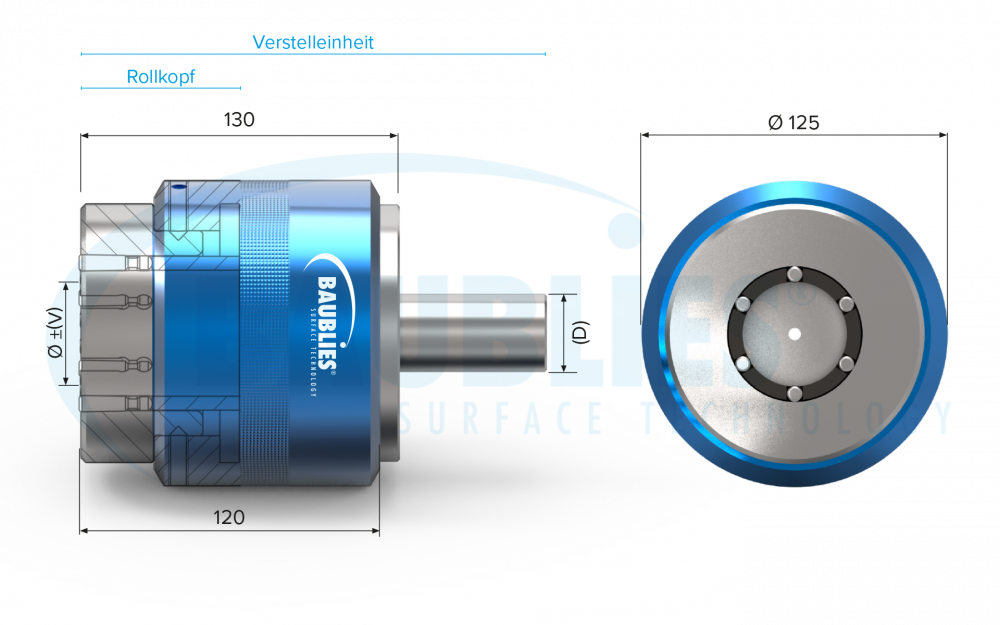

Technische Daten

Anwendung Welle gegen Bund
Durchmesserbereich (Ø) 40,9 bis 55,8 mm
Verstellbereich (V) -0,3 bis +0,1 mm
Rolltiefe 120 mm
Standard-Aufnahme (D) Zylinderschaft Ø 25–50 mm; Morsekegel 3–5
Innenkühlung enthalten
Sonderaufnahmen VDI, HSK etc.

Einsatzparameter

Aufmaß Werkstück bis 0,02 mm
Vorspannung Werkzeug bis 0,06 mm
Drehrichtung Werkzeug/Werkstück Rechtslauf (M3)
Rückzug im Eilgang (G0)
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (< 40 μm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern
Vorbearbeitung des Werkstückes Rautiefe bis Rz 15 µm, Toleranz IT 8 oder besser
Maximale Härte des Werkstückes 45 HRC
Innenkühlung max. 8 bar Kühlmitteldruck

Beim Verstellen des Werkzeugdurchmessers unter das angegebene Nennmaß überragt der Konus den Käfig. Das angegebene Maß „X“ kann nicht mehr eingehalten werden. Das Maß „X“ erhöht sich um ca. 0,2 mm je 0,01 mm (  einem Teilstrich am Werkzeug) Änderung des Durchmessers.



Werkzeugeinstellung
1 Teilstrich am Werkzeug  0,01 mm.



RÜCKWÄRTS ROLLIEREN MIT AUSSENROLLIERWERKZEUGEN IN SONDERAUSFÜHRUNG

Standardmäßig erfolgt das Glätten der Oberfläche im Vorschub schiebend. Optional sind alle Außenrollierwerkzeuge auch für die ziehende Bearbeitung lieferbar.
