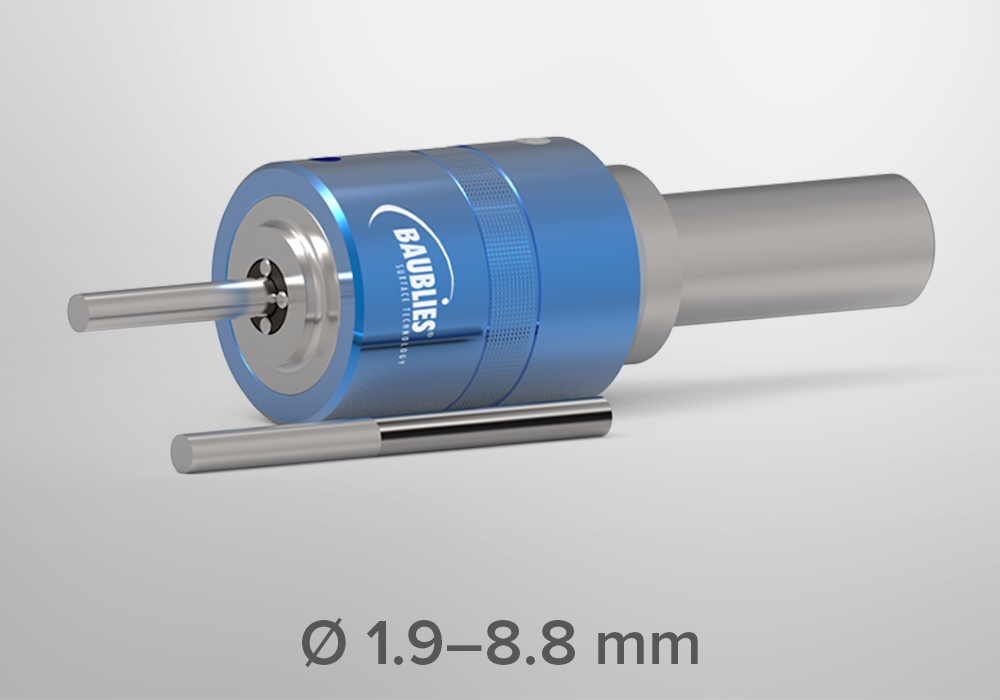

ARG-1-S

Piktogramm Außenbearbeitung Bund

Technische Daten

Anwendung Welle gegen Bund
Durchmesserbereich (Ø) 1,9 bis 8,8 mm
Verstellbereich (V) -0,2 bis +0,1 mm
Rolltiefe 50 mm
Standard-Aufnahme (D) Zylinderschaft Ø 10–30 mm; Morsekegel 1–3
Innenkühlung enthalten
Sonderaufnahmen VDI, HSK etc.

Einsatzparameter

Aufmaß Werkstück bis 0,01 mm
Vorspannung Werkzeug bis 0,04 mm
Drehrichtung Werkzeug/Werkstück Rechtslauf (M3)
Rückzug im Eilgang (G0)
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (< 40 μm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern
Vorbearbeitung des Werkstückes Rautiefe bis Rz 15 µm, Toleranz IT 8 oder besser
Maximale Härte des Werkstückes 45HRC
Innenkühlung max. 8 bar Kühlmitteldruck

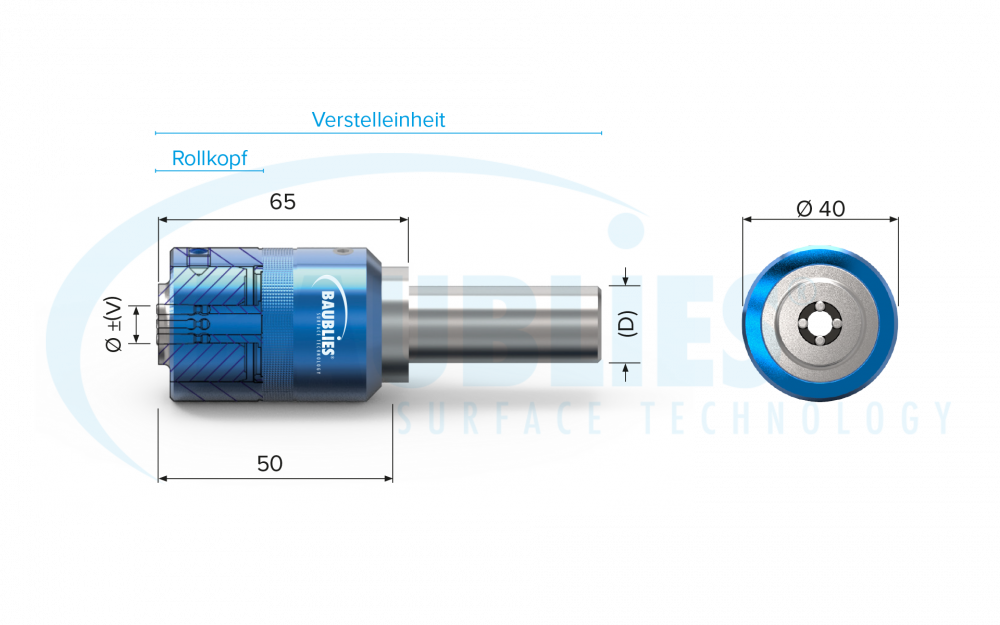

Beim Verstellen des Werkzeugdurchmessers unter das angegebene Nennmaß überragt der Konus den Käfig. Das angegebene Maß „X“ kann nicht mehr eingehalten werden. Das Maß „X“ erhöht sich um ca. 0,2 mm je 0,01 mm (  einem Teilstrich am Werkzeug) Änderung des Durchmessers.



Werkzeugeinstellung
1 Teilstrich am Werkzeug  0,01 mm.



RÜCKWÄRTS ROLLIEREN MIT AUSSENROLLIERWERKZEUGEN IN SONDERAUSFÜHRUNG

Standardmäßig erfolgt das Glätten der Oberfläche im Vorschub schiebend. Optional sind alle Außenrollierwerkzeuge auch für die ziehende Bearbeitung lieferbar.
