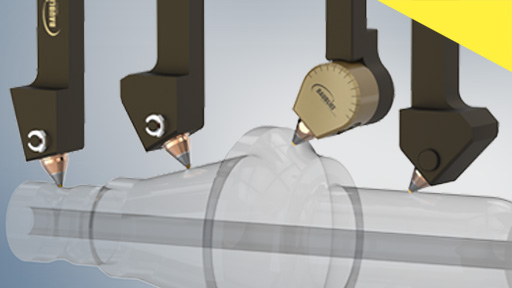

Outils de lissage diamant Colibri pour traitement extérieur

Abb. Bearbeitungskontur mit Baublies Kombiwerkzeug Spanen und Glätten

Data sheet diamond burnishing swiss lathe

Outils de lissage diamant Colibri pour traitement extérieur, tour suisse

Traitement Traitement extérieur d’arbres, de contours, de surfaces planes
Integration standard Corps carré 12/16/20/25 mm
support gauche ou droite
angle 15°/30°/45°/60°



Options

  • Intégrations spéciales selon critères
  • Diamant avec géométrie spécifique
  • Aide au montage

Paramètres d'application

Veuillez noter que ces informations constituent des valeurs standards qui doivent être adaptées à chaque cas.

Vitesse de lissage jusqu’à 150 m/min
Avancée entre 0.05 - 0.2 mm/rev
Mesure de la pièce jusqu’à 0.02 mm
Tension initiale de l'outil jusqu’à 1 mm
Lubrication Émulsion ou huile ; un filtrage du lubrifiant (< 40 μm) peut améliorer la qualité de la surface et augmenter la durée de vie de l'outil
Traitement initiale de l'outil Rugosité de la surface jusqu’à Rz 15 μm
Adapté à l’usinage dur



Outils de lissage diamant Colibri pour traitement extérieur, tour suisse

Les outils de lissage diamant de série Colibri sont donc toujours parfaitement adaptés lorsque la rugosité de la surface de pièces filigranes doit être minimisée et que leur dureté doit être en même temps augmentée. Les domaines d’utilisation classiques sont les suivants :



  • Composants utilisés dans l’ingénierie médicale et l’industrie optique,
  • Éléments de connexion en ingénierie automobile, aéraulique et spatiale
  • et d’autres éléments de précision compacts où l’état de la surface joue un rôle essentiel.





AVANTAGES :

  • État de surface optimale et solidification
  • Utilisation universelle
  • Manipulation simple
  • Parfait pour le traitement des contours
  • Pour le traitement dur et les pièces à parois fines
  • Modèle compact pour machines avec espace d'outillage restreint
  • Compensation de tolérance par suspension
  • Adaptable à tous les matériaux via quatre éléments de suspension (non fournis dans la livraison)
  • Support diamant échangeable
  • Support diamant disponible en différentes longueurs
  • Rayons diamant de 0,4 – 5 mm disponibles
  • Diamant indexé pour traitement multiple
  • Le diamant de lissage peut être aiguisé ultérieurement
  • Faible investissement/rentabilité



Aide au montage (optional)
